浙江鼎力机械股份有限公司

BA24RT
曲臂式
  • 最大工作高度
    最大工作高度:24.30m
  • 最大作业幅度
    最大作业幅度:17.10m
  • 安全工作载荷
    安全工作载荷:300kg
  • 整机重量
    整机重量:17200kg
  • 产品简介
  • 产品参数
  • 相关产品
  • 应用案例
产品亮点

● 可下探,跨越能力强

● 意大利研发中心MAGNI研发

● 横&纵双向模块化设计,全系列85%部件通用,同平台研发

● 配置一体式车桥,四驱四转,100%液压差速锁,动力强、越野性佳

● 部件下移式设计,重心下沉

● 可标准集装箱运输

● 配置55.4kw高功率发动机,最大爬坡能力45%

产品参数
▼ 尺寸
最大工作高度24.30m
最大平台高度22.30m
最大作业幅度(+0.6m)17.10m
最大平台幅度16.50m
最大跨越高度9.14m
最大下探深度4.03m
整机长度(收拢状态)9.83m
整机长度(装箱状态)10.03m
整机宽度(收拢状态)2.50m
整机宽度(装箱状态)2.28m
整机高度(收拢状态)2.89m
整机高度(装箱状态)2.61m
工作平台尺寸(长×宽)2.44m×0.91m
转台尾摆1.61m
最小离地间隙0.41m
轴距2.80m


▼ 性能
安全工作载荷300kg
最大工作人数2
最大爬坡能力45%
最大行驶速度(收拢状态)6.0km/h
最大行驶速度(起升状态)1.1km/h
底盘工作最大允许角度X-5°/Y-5°
转台回转角度360°连续
平台摆动角度180°
小臂变幅角度135°
主臂最大变幅角度72°
最小转弯半径(内轮/外轮)1.87m/3.22m
轮胎385/45-28


▼ 重量
整机重量17200kg


▼ 动力
应急动力系统12V
柴油发动机Deutz TD2.9 L4 / 55.4kW
柴油箱容积135L
液压油箱容积165L


▼ 尺寸
最大工作高度79ft 9in
最大平台高度73ft 2in
最大作业幅度(+0.6m)56ft 1in
最大平台幅度54ft 2in
最大跨越高度30ft
最大下探深度13ft 3in
整机长度(收拢状态)32ft 3in
整机长度(装箱状态)32ft 11in
整机宽度(收拢状态)8ft 2in
整机宽度(装箱状态)7ft 6in
整机高度(收拢状态)9ft 6in
整机高度(装箱状态)8ft 7in
工作平台尺寸(长×宽)8ft×3ft
转台尾摆5ft 3in
最小离地间隙1ft 4in
轴距9ft 2in


▼ 性能
安全工作载荷661lb
最大工作人数2
最大爬坡能力45%
最大行驶速度(收拢状态)3.7mph
最大行驶速度(起升状态)0.7mph
底盘工作最大允许角度X-5°/Y-5°
转台回转角度360°连续
平台摆动角度180°
小臂变幅角度135°
主臂最大变幅角度72°
最小转弯半径(内轮/外轮)6ft 2in/10ft 7in
轮胎385/45-28


▼ 重量
整机重量37919lb


▼ 动力
应急动力系统12V
柴油发动机Deutz TD2.9 L4 / 55.4kW
柴油箱容积35gal
液压油箱容积43gal

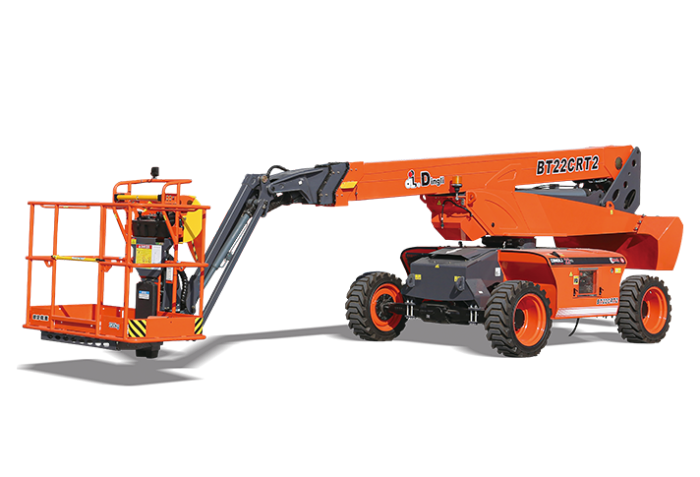

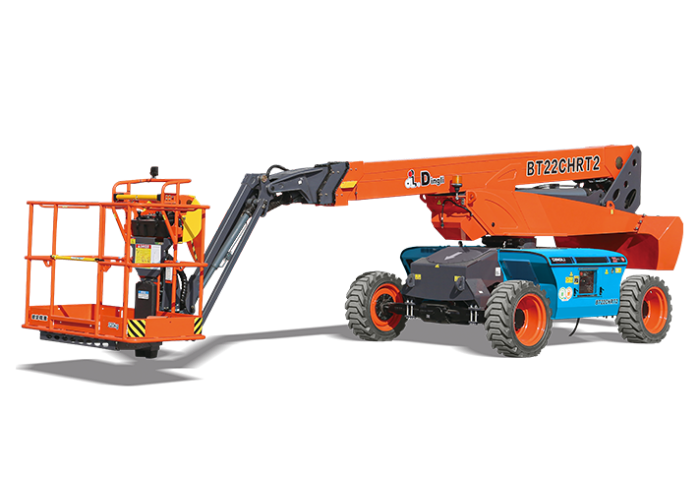

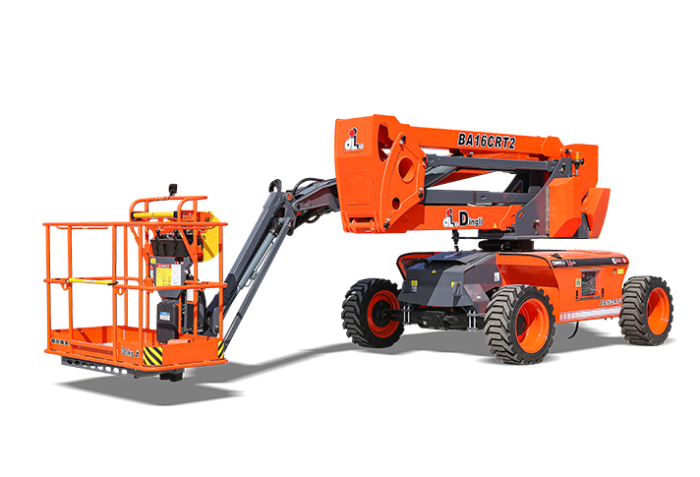

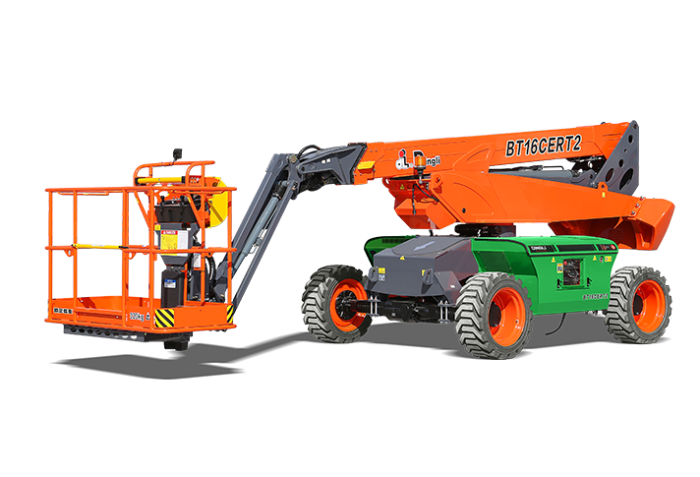

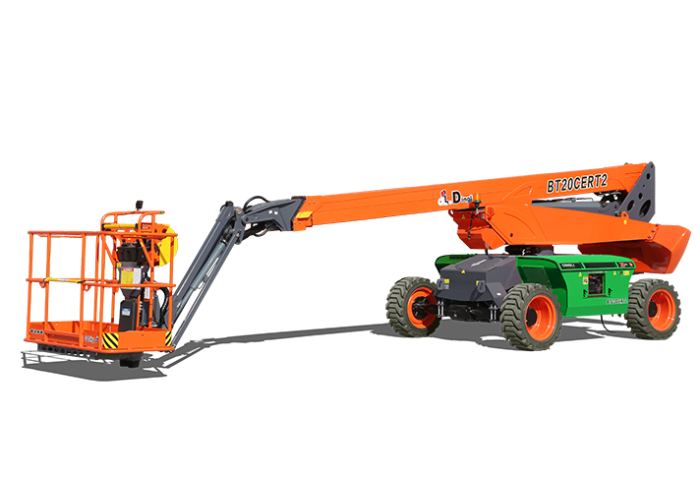

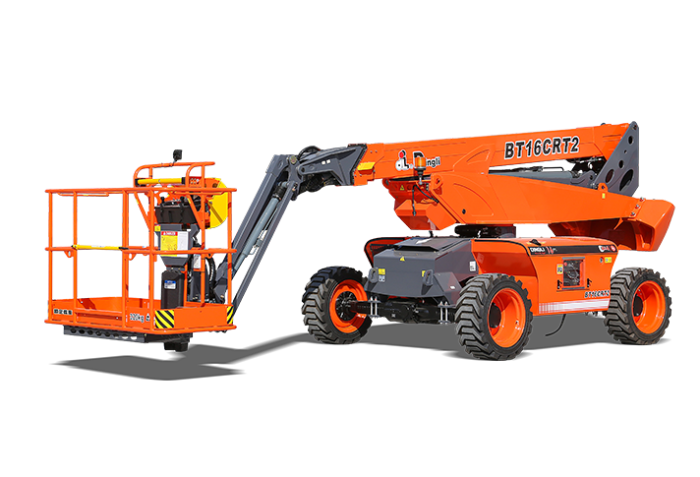

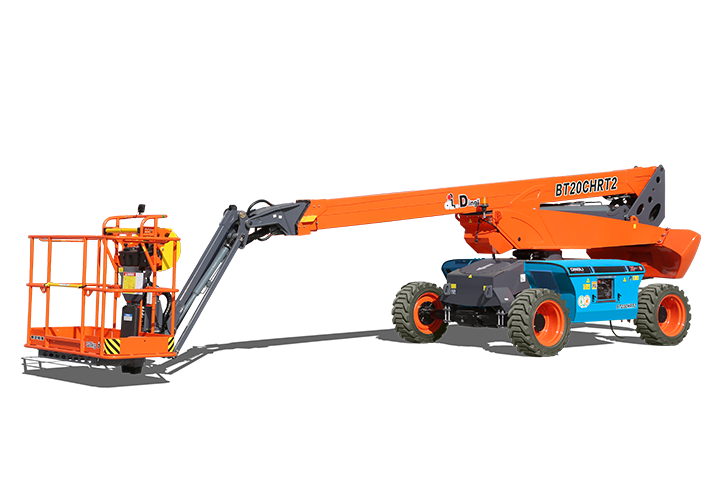

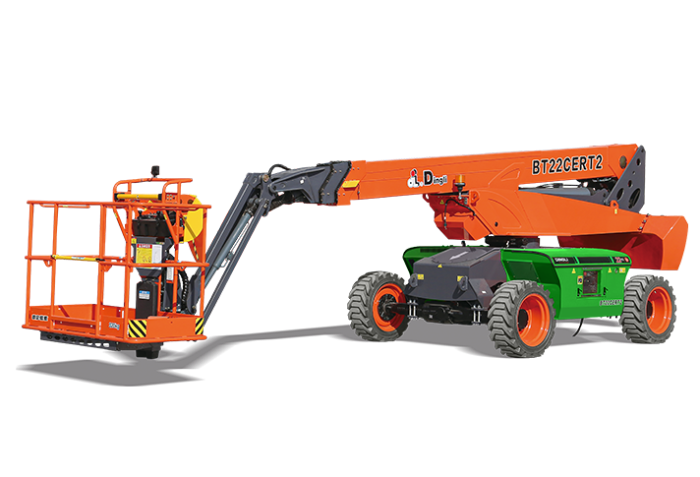

相关产品
